Автоматический умягчитель воды, представляющий собой ионообменник натрия, поглощает ионы кальция и магния, содержащиеся в воде, с помощью смолы.Поскольку жесткость воды в основном обусловлена содержанием кальция и магния, ионообменная смола (умягчитель) используется для замещения ионов Ca2+ и Mg2+ (основных компонентов накипи) в воде. С увеличением количества ионов Ca2+ и Mg2+ в смоле эффективность ее умягчения постепенно снижается.
★ Технические характеристики и модели приведены для справки. Конкретные параметры продукта определяются индивидуальной разработкой на основе фактических условий заказчика.
Автоматический умягчитель воды, представляющий собой ионообменник натрия, поглощает ионы кальция и магния, содержащиеся в воде, с помощью смолы.
Поскольку жесткость воды в основном обусловлена содержанием кальция и магния, ионообменная смола (умягчитель) используется для замещения ионов Ca2+ и Mg2+ (основных компонентов накипи) в воде. С увеличением количества ионов Ca2+ и Mg2+ в смоле эффективность ее умягчения постепенно снижается.
Когда смола поглотит определенное количество ионов кальция и магния, ее необходимо регенерировать. Процесс регенерации заключается в промывке слоя смолы солевым раствором из солевого бака, что позволяет вытеснить ионы жесткости из смолы и слить сточные воды из резервуара; после этого смола восстанавливает свои умягчающие и ионообменные свойства.
Принцип действия ионообменной очистки и умягчения воды с использованием натрия заключается в замене катионов натрия на катионы в смоле с целью умягчения исходной воды. Содержащиеся в воде ионы жесткости Ca²⁺ и Mg²⁺ заменяются на ионы Na⁺ в смоле, которая поглощает Ca²⁺ и Mg²⁺, что приводит к умягчению воды.
2RNa + Ca2+ = R2Ca + 2Na+
2RNa + Mg2+ = R2Mg + 2Na+
После обработки воды ионообменником натрия ионы Ca+ и Mg+ заменяются на Na+.
| Жесткость сырой воды | ≤8 ммоль/л | Источник питания | 220 В/50 Гц или по индивидуальному заказу |
| Жесткость сточных вод | ≤0,03 ммоль/л | Режим управления | тип управления по расходу, тип управления по времени |
| Давление воды на входе | 0,2–0,4 МПа | Смола | сильнокислая катионообменная
смола |
| Свободный хлор | ≤0,3 мг/л | Рабочая температура окружающей среды | 5-50℃ |
| Взвешенные твердые частицы | <0,5 мг/л | Температура воды в системе | 5-45℃ |
| Содержание железа | <0,3 мг/л | Относительная влажность | ≤95 % (25 °C) |
|
Тип |
Модель | Производительность по воде
(м³/ч) |
Емкость для смолы<мм>
(диаметр × высота) |
Емкость для рассола (л) | Смола
(кг) |
|
Одноклапанная система с одним резервуаром
|
YL-I-0.5 | 0.5 | 200×900×1PC | 60×1PC | 20 |
| YL-I-1 | 1 | 250×1400×1PC | 60×1PC | 40 | |
| YL-I-2 | 2 | 300×1400×1PC | 100×1PC | 60 | |
| YL-I-3 | 3 | 350×1400×1PC | 130×1PC | 80 | |
| YL-I-4 | 4 | 400×1650×1PC | 200×1PC | 120 | |
| YL-I-5 | 5 | 500×1750×1PC | 300×1PC | 180 | |
| YL-I-6 | 6 | 600×1900×1PC | 350×1PC | 240 | |
| YL-I-10 | 10 | 750×1900×1PC | 500×1PC | 360 | |
| YL-I-18 | 18 | 900×1900×1PC | 800×1PC | 520 | |
| YL-I-25 | 25 | 1000×2200×1PC | 1000×1PC | 720 | |
| YL-I-35 | 35 | 1200×2400×1PC | 1500×1PC | 1000 | |
| YL-I-50 | 50 | 1500×2500×1PC | 2000×1PC | 1600 | |
|

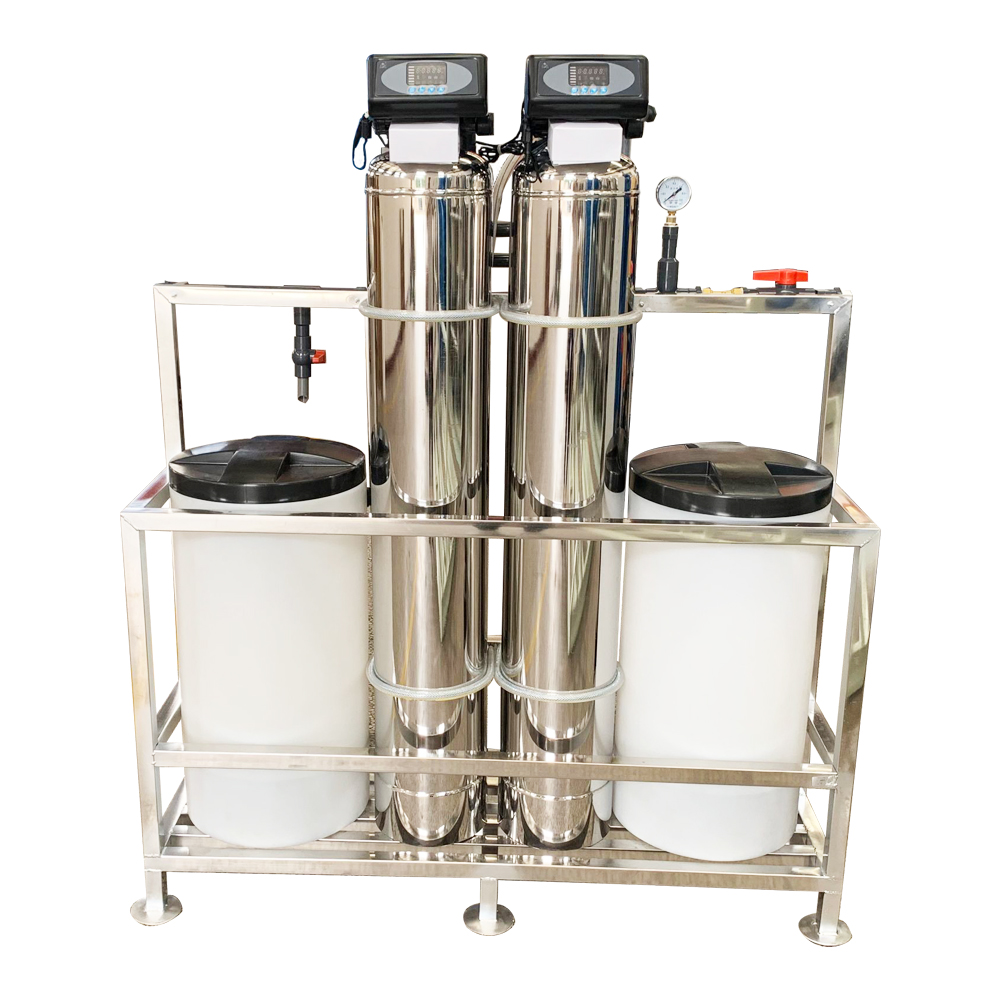

Двойной клапан, двойной резервуар (Одновременная работа, поочередная регенерация)
|
YL-II-36 | 36 | 900×1900×2PCS | 800×2PCS | 1040 |
| YL-II-50 | 50 | 1000×2200×2PCS | 1000×2PCS | 1440 | |
| YL-II-70 | 70 | 1200×2400×2PCS | 1500×2PCS | 2000 | |
| YL-II-100 | 100 | 1500×2500×1PCS | 2000×2PCS | 3200 | |
|

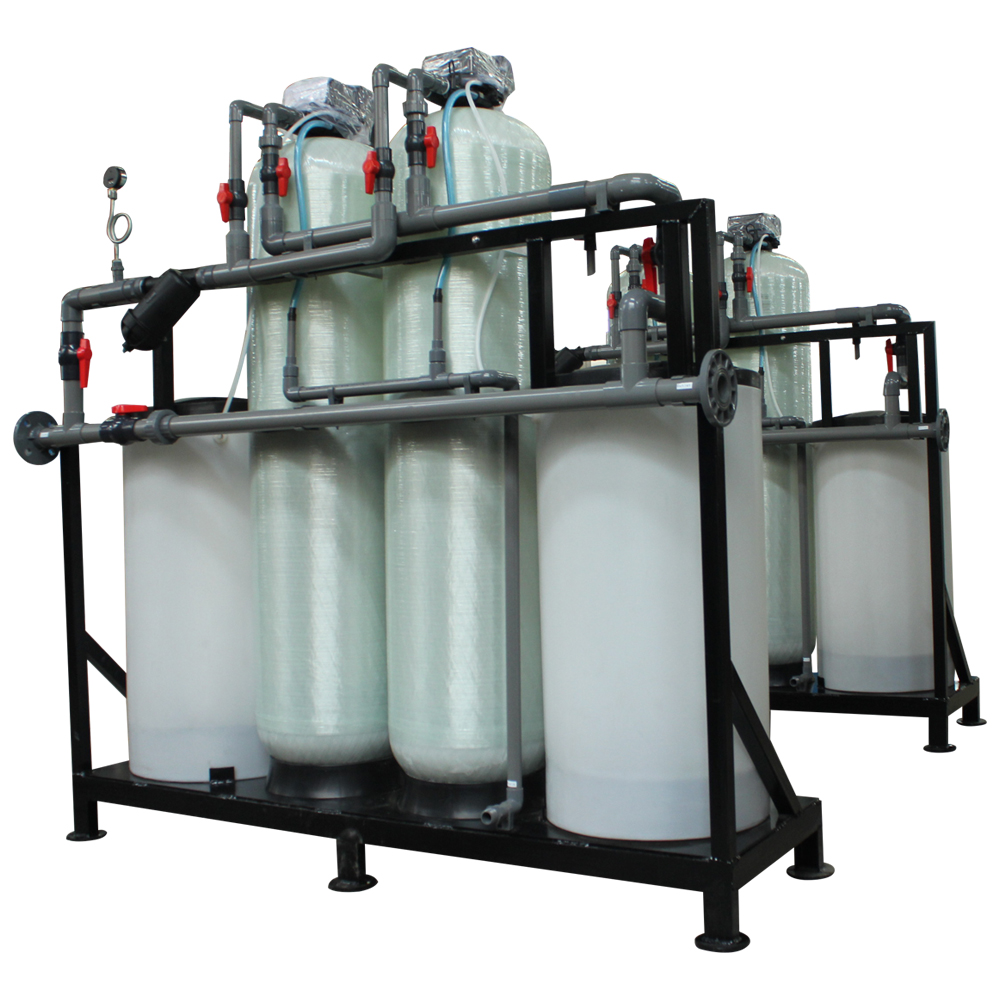

Двойной клапан, два резервуара (один рабочий, один резервный)
|
YL-II -1 | 1 | 250×1400×2PCS | 60×2PCS | 80 |
| YL-II-2 | 2 | 300×1400×2PCS | 100×2PCS | 120 | |
| YL-II-3 | 3 | 350×1400×2PCS | 130×2PCS | 160 | |
| YL-II-4 | 4 | 400×1650×2PCS | 200×2PCS | 240 | |
| YL-II-5 | 5 | 500×1750×2PCS | 300×2PCS | 360 | |
| YL-II-6 | 6 | 600×1900×2PCS | 350×2PCS | 480 | |
| YL-II-10 | 10 | 750×1900×2PCS | 500×2PCS | 720 | |
| YL-II-18 | 18 | 900×1900×2PCS | 800×2PCS | 1040 | |
| YL-II-25 | 25 | 1000×2200×2PCS | 1000×2PCS | 1440 | |
| YL-II-35 | 35 | 1200×2400×2PCS | 1500×2PCS | 2000 | |
| YL-II-50 | 50 | 1500×2500×2PCS | 2000×2PCS | 3200 |
Управление по времени для одного резервуара: управление осуществляется с помощью микрокомпьютерного таймера; по достижении заданного времени работы автоматически запускается процесс регенерации, который может выполняться один раз в день или один раз в несколько дней.
Тип управления на основе расхода для системы с одним резервуаром: управление осуществляется по расходу турбины или с помощью электронного датчика расхода жидкости; когда расход умягченной воды достигает заданного значения, автоматически запускается регенерация, которая может происходить несколько раз в день.

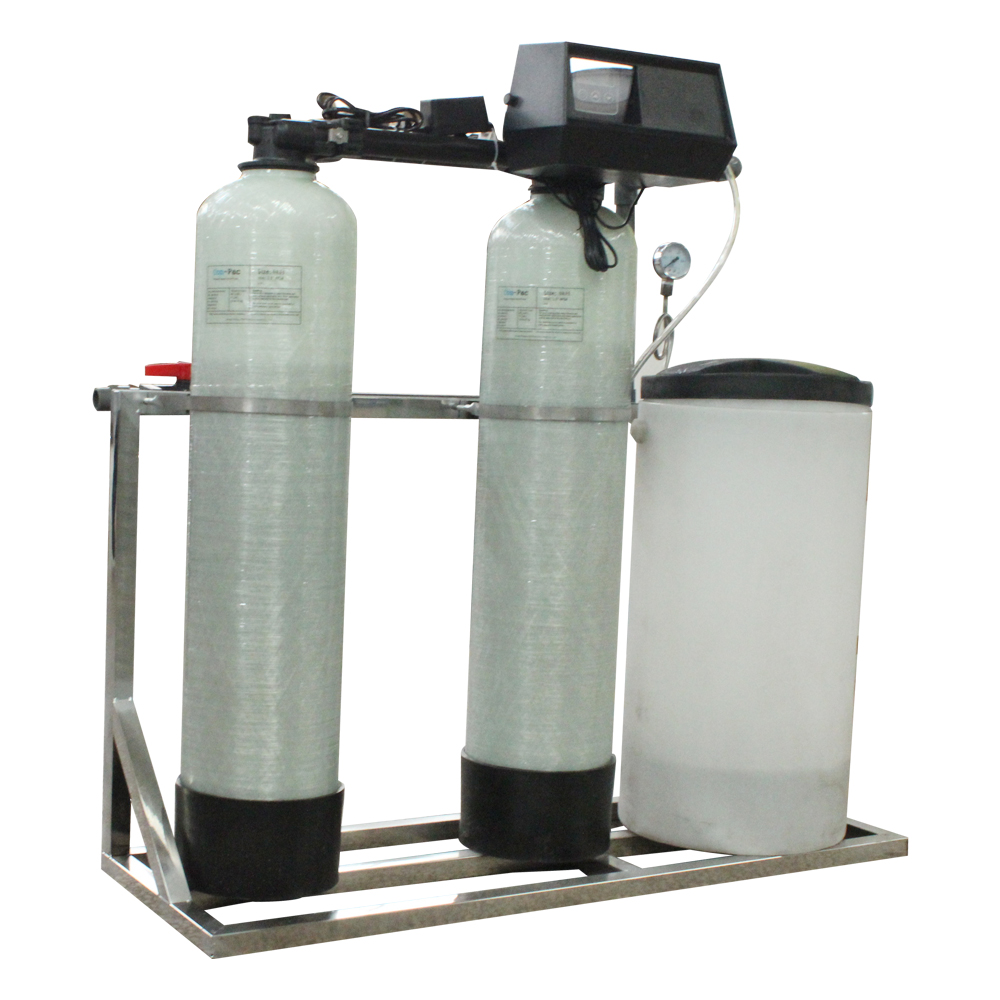

Тип управления на основе расхода для системы с двумя резервуарами: может быть разделен на тип «один в работе, один в режиме ожидания» и тип, при котором оба резервуара работают одновременно, но регенерируются по отдельности.
Тип «один работает, другой чередуется»: один резервуар работает, пока другой находится в режиме чередования; когда объем воды в работающем резервуаре достигает заданного расхода, начинается регенерация, и в это же время в работу вступает другой резервуар; эти два резервуара работают и регенерируются поочередно, обеспечивая непрерывное круглосуточное водоснабжение.
Тип одновременной работы и регенерации: два резервуара с смолой работают одновременно; когда расход достигает заданного значения, один резервуар переходит в режим регенерации, а другой продолжает подавать воду; когда первый резервуар завершает регенерацию, он переходит в рабочий режим, а второй — в режим регенерации; оба резервуара завершают регенерацию и переходят в рабочий режим одновременно.

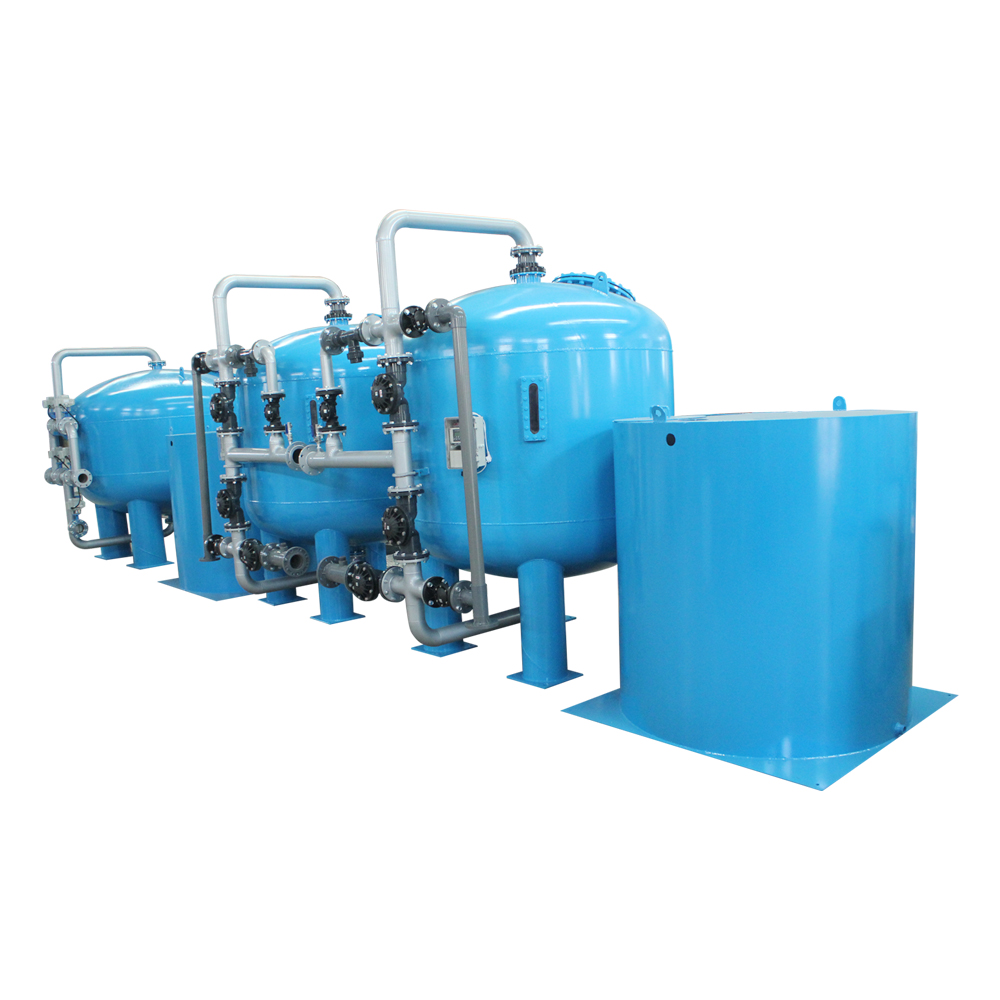

| Модель | Производительность по воде
(т/ч) |
Режим управления | Размеры в сборе
(мм) |
Впускной/выпускной трубопровод |
| YLD-T-750 | 8-12 |
Управление с одним резервуаром на основе времени
|
2000×1000×2400 | DN40 |
| YLD-T-900 | 12-20 | 2300×1500×2700 | DN50 | |
| YLD-T-1200 | 20-30 | 2880×2000×2700 | DN65 | |
| YLD-T-1500 | 30-50 | 3600×2200×2700 | DN80 | |
| YLD-T-1800 | 50-75 | 4000×2600×3000 | DN100 | |
| YLD-Q-750 | 8-12 |
Управление на основе расхода в одном резервуаре
|
2000×1000×2400 | DN40 |
| YLD-Q-900 | 12-20 | 2300×1500×2700 | DN50 | |
| YLD-Q-1200 | 20-30 | 2880×2000×2700 | DN65 | |
| YLD-Q-1500 | 30-50 | 3600×2200×2700 | DN80 | |
| YLD-Q-1800 | 50-75 | 4000×2600×3000 | DN100 | |
| YLD-D2-750 | 8-12 |
Управление на основе расхода с двумя резервуарами (один в рабочем режиме, один в режиме ожидания)
|
4200×1000×2400 | DN40 |
| YLD-D2-900 | 12-20 | 4900×1500×2700 | DN50 | |
| YLD-D2-1200 | 20-30 | 5900×2000×2700 | DN65 | |
| YLD-D2-1500 | 30-50 | 7600×2200×2700 | DN80 | |
| YLD-D2-1800 | 50-70 | 7800×2600×3000 | DN100 | |
| YLD-D2-2000 | 75-100 | 8500×2800×4500 | DN150 | |
| YLD-D2-2500 | 100-150 | 15500×3000×4500 | DN150 | |
| YLD-E2/C2-750 | 15-25 |
Система E: Регулирование расхода с двумя резервуарами (2 расходомера, одновременная работа, поочередная регенерация) Система C: Регулирование расхода с двумя резервуарами (1 расходомер, одновременная работа, поочередная регенерация)
|
4200×1000×2400 | DN65 |
| YLD- E2/C2-900 | 25-40 | 4900×1500×2700 | DN80 | |
| YLD- E2/C2-1200 | 40-60 | 5900×2000×2700 | DN100 | |
| YLD- E2/C2-1500 | 60-100 | 7600×2200×2700 | DN150 | |
| YLD- E2/C2-1800 | 100-150 | 7800×2600×3000 | DN150 | |
| YLD- E2/C2-2000 | 150-200 | 8500×2800×4500 | DN200 | |
| YLD- E2/C2-2500 | 200-300 | 15500×3000×4500 | DN250 | |
| YLD- E3/C3-900 | 40-60 | Система E: Регулирование расхода с тремя резервуарами
(3 расходомера, одновременная работа, поочередная регенерация) Система C: Регулирование расхода с тремя резервуарами (1 расходомер, одновременная работа, поочередная регенерация)
|
7600×1500×2700 | DN100 |
| YLD- E3/C3-1200 | 60-90 | 9280×2000×2700 | DN150 | |
| YLD- E3/C3-1500 | 90-150 | 11600×2200×2700 | DN150 | |
| YLD- E3/C3-1800 | 150-240 | 12800×2600×3000 | DN250 | |
| YLD- E3/C3-2000 | 200-300 | 13000×3000×4500 | DN250 | |
| YLD- E3/C3-2500 | 300-400 | 15500×3000×4500 | DN300 |
Как правило, блок управления может контролировать работу только одного резервуара-умягчителя. Если система состоит из нескольких резервуаров, то с учетом взаимосвязи между их работой можно настроить поэтапный или поочередный запуск, а также задать рабочие параметры контроллеров каждого резервуара для управления работой многорезервуарной системы.
