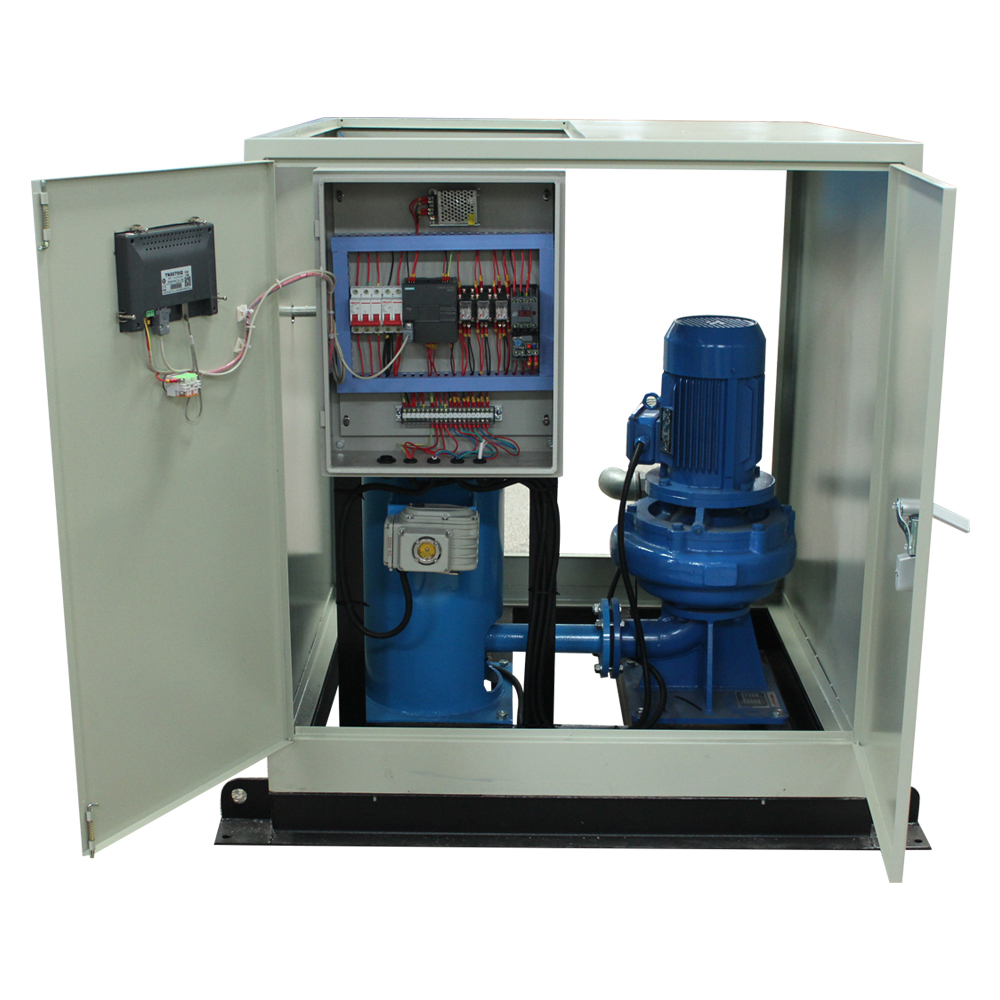

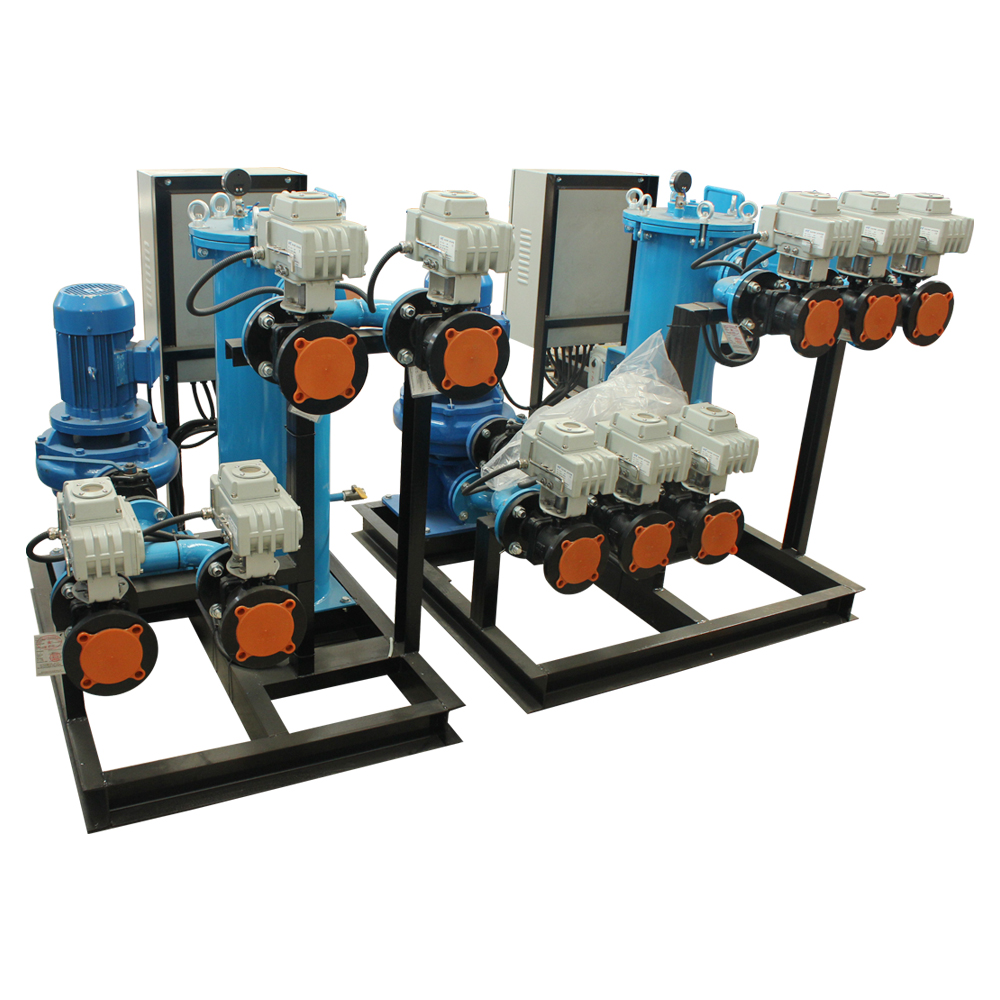

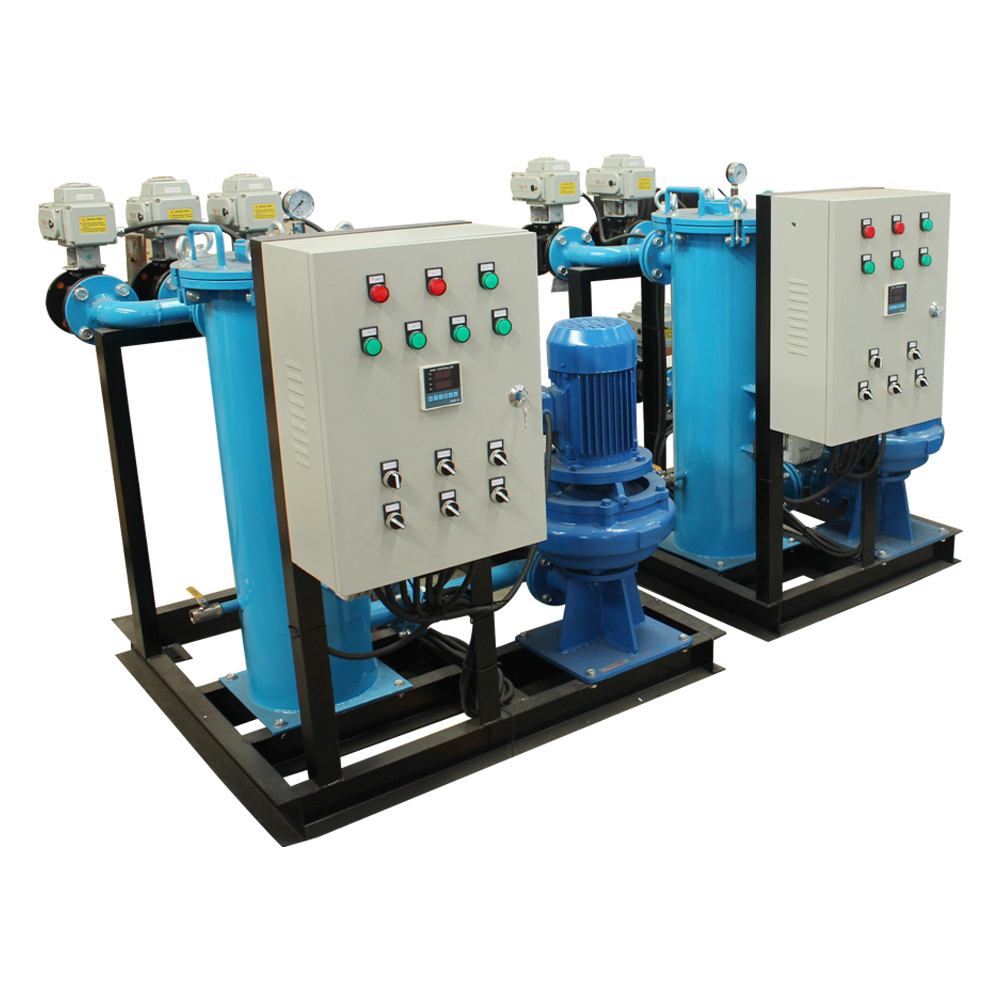

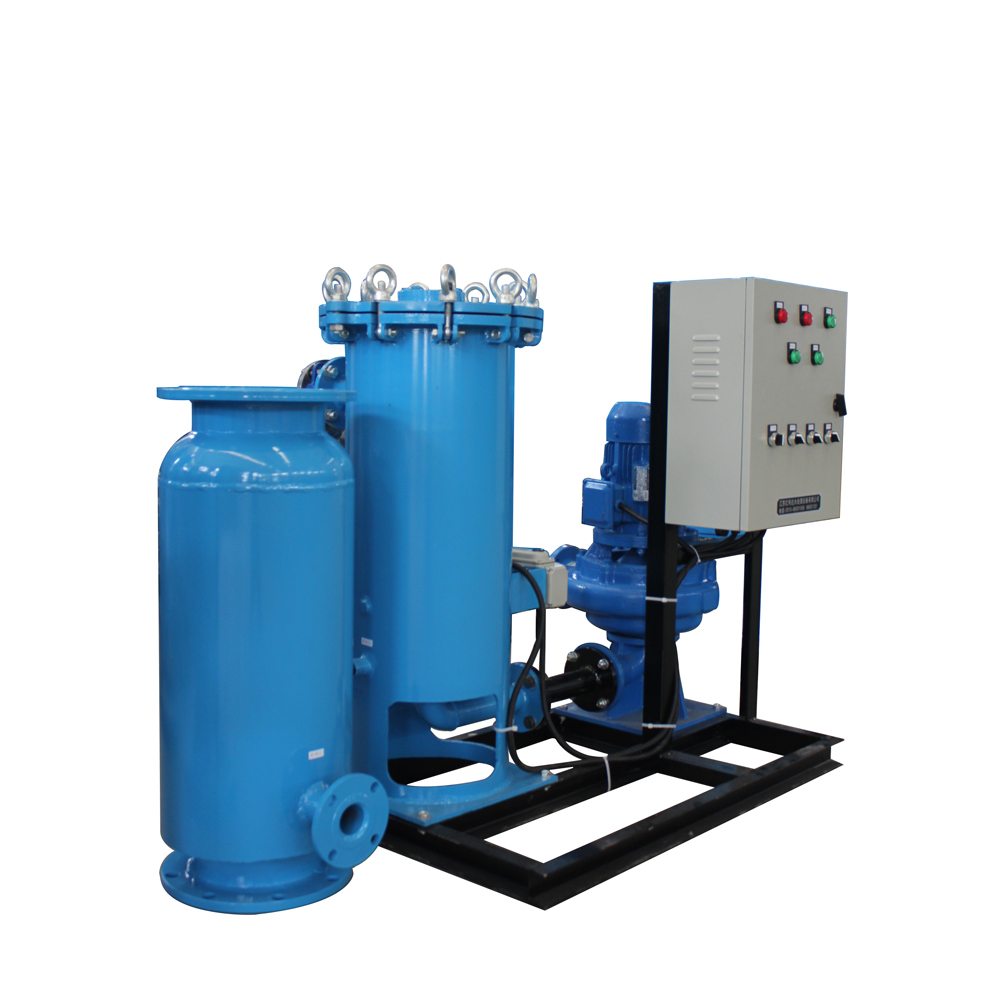

Устройство для очистки конденсатора резиновыми шарами
На трубах конденсатора и испарителя систем центрального кондиционирования воздуха легко образуется накипь. В летний период, когда осуществляется подача охлаждающей воды, необходимо проводить регулярную ежедневную очистку воды; в противном случае конденсатор будет работать в системе с водой высокой жесткости, при этом неорганические соли, растворенные в циркулирующей охлаждающей воде, будут кристаллизоваться и выпадать в осадок, в результате чего на трубах конденсатора образуется накипь, что снижает эффективность теплообмена.
Описание
маркер
★ Технические характеристики и модели приведены для справки. Конкретные параметры продукта определяются индивидуальной разработкой на основе фактических условий заказчика.
Введение
На трубах конденсатора и испарителя систем центрального кондиционирования воздуха легко образуется накипь. В летний период, когда осуществляется подача охлаждающей воды, необходимо проводить регулярную ежедневную очистку воды; в противном случае конденсатор будет работать в системе с водой высокой жесткости, при этом неорганические соли, растворенные в циркулирующей охлаждающей воде, будут кристаллизоваться и выпадать в осадок, в результате чего на трубах конденсатора образуется накипь, что снижает эффективность теплообмена. По мере увеличения толщины твердого накипного слоя растет энергопотребление: при толщине накипи 1 мм энергозатраты увеличиваются на 6–10%; поскольку в воде образуются отложения в виде грязи, осадка и колоний гниющих организмов, а также бактерий, водорослей, микроорганизмов и их выделений, образующих биологический налет, он прилипает к трубам конденсатора, что в серьезных случаях приводит к закупорке трубопроводов. Грязь и ил ухудшают эффективность теплообмена, а повышенные энергозатраты приводят к росту напряжения в системе, что в крайних случаях может вызвать перенапряжение и привести к остановке оборудования. Все эти факторы негативно влияют на нормальную работу теплообменника.
Оборудование для очистки конденсатора в режиме реального времени является наиболее эффективным средством очистки охлаждающих труб чиллеров центральных систем кондиционирования. Рабочие характеристики данного устройства влияют на качество очистки и эффективность теплообмена в охлаждающих трубах основного агрегата. В последние годы рынок центральных систем кондиционирования воздуха расширился, устройство для очистки конденсатора в режиме реального времени широко используется для очистки чиллеров центральных систем кондиционирования воздуха; благодаря непрерывной работе без снижения нагрузки оно может осуществлять очистку в режиме реального времени в любое время, что позволяет поддерживать чистоту охлаждающих труб, продлевать срок их службы, снижать трудоемкость и повышать экономическую выгоду. Устройство для очистки конденсатора в режиме реального времени является незаменимым оборудованием для безопасной и экономичной эксплуатации центральных систем кондиционирования воздуха.
Принцип работы
Резиновые шарики поступают в конденсатор с помощью питателя; под действием сильного потока охлаждающей воды они очищают от накипи медные теплообменные трубки конденсатора.
Сборник шариков улавливает резиновые шарики на выходе охлаждающей воды; через сборную трубу шарики возвращаются в устройство сбора и привода, образуя цикл очистки.
Частота очистки задается интеллектуальным блоком управления ПЛК Siemens, что позволяет осуществлять автоматическую очистку в режиме реального времени и поддерживать чистоту внутренних стенок конденсатора, что, в свою очередь, обеспечивает максимальную эффективность теплообмена и наилучший охлаждающий эффект в установке охлаждения воды.
Устройство для очистки шариков в шариковом конденсаторе насоса
Шарики ПЛК не проходят через устройство очистки шариков конденсатора насоса
Дозатор мячей/кувшин
Автоматическое устройство для подачи мячей используется в оборудовании для работы с резиновыми мячами, подачи мячей и наблюдения за их работой. Оно в основном состоит из корпуса, верхней крышки, ведра для сбора мячей, впускной и выпускной труб. В верхней части установлены окна из оргстекла, а в нижней части корпуса расположены водоотделитель для мячей и выпускное отверстие. Устройство подачи имеет достаточный объем, чтобы обеспечить резиновым мячам пространство в водоотделителе и обеспечить их подачу.
Устройство для сбора шариков
Устройство для сбора шариков является ключевым элементом процесса очистки резиновых шариков в конденсаторе одного из видов оборудования. Для обеспечения непрерывной очистки резиновых шариков в конденсаторных трубах компания Everfount внедряет систему очистки резиновых шариков, которая позволяет своевременно извлекать очищенные шарики из охлаждающих труб и повторно использовать их. Именно для этой цели и применяется устройство для сбора шариков. Все резиновые шарики, разбросанные в охлаждающей воде, собираются для повторного использования, поэтому коэффициент сбора шариков устройством для сбора шариков имеет большое значение. Сетчатое устройство для сбора шариков изготовлено из нержавеющей стали марки 304, обладающей коррозионной стойкостью, ударопрочностью и стойкостью к старению.
Резиновый шарик
К типам резиновых шариков обычно относятся стандартные резиновые шарики для очистки, обычные резиновые шарики и наждачные шарики.
(1) Стандартный очищающий резиновый шарик
Стандартный резиновый шарик особенно подходит для всех видов латунных конденсаторных резиновых шариков; он является стандартным оборудованием для электростанций. Наиболее часто используемые резиновые шарики изготавливаются из натурального каучука, пеноматериала и специальных добавок. Стандартный очищающий резиновый шарик может применяться в различных системах очистки с использованием резиновых шариков и для контроля качества воды.
Резиновый шарик для очистки может эффективно удалять грязь и биологические отложения с высокой вязкостью и подходит для теплообменников с трубами из нержавеющей стали и титановых сплавов.
(2) Обычный резиновый шарик
Обычный резиновый шарик с гладкой поверхностью в основном используется для очистки от отложений, для чего изготавливают стандартные резиновые шарики для очистки. Некоторые электростанции, поскольку в их трубопроводах нет твердых отложений, заказывают только легкие резиновые шарики, которые обычно используются для труб из нержавеющей стали. Однако для латуни они неэффективны.
Данная модель в основном используется для удаления мягких загрязнений и подходит для применения в системах охлаждающей воды, ила, глины, грязи и т. д. Данная модель подходит для теплообменников с медными трубами
(3) Алмазный пескоструйный шарик
Наждачные шарики бывают двух типов: полностью наждачные и полунаждачные. Полностью наждачные шарики лучше подходят для удаления различных отложений, однако они могут повредить трубы, поэтому их обычно не используют в течение длительного времени, и при их применении следует соблюдать особую осторожность. Они эффективно удаляют твердые отложения, например, карбонат кальция, и подходят для стальных труб, труб из нержавеющей стали и теплообменников.
Характеристики устройства для очистки резиновых шариков
Энергосбережение от 10% до 40%, эффективность очистки достигает 99%.
Окупаемость первоначальных инвестиций менее чем за год.
Автоматическая очистка в режиме реального времени, что гарантирует отсутствие загрязнений и коррозии на конденсаторе.
Предотвращение и устранение аномально высокого давления во время работы кондиционера.
Увеличение срока службы компрессора и трубопроводов.
Обеспечение максимальной эффективности теплообмена конденсатора.
Полное физическое очищение, отсутствие затрат на химическую обработку, защита окружающей среды.
Полное управление процессом с помощью ПЛК, отсутствие необходимости в техническом обслуживании со стороны специалистов, возможность контролировать количество автоматических очисток конденсатора каждый день.
Технические характеристики
| Модель | Размер входного/выходного отверстия
(мм) |
Габаритные размеры основного агрегата
Д×Ш×В (мм) |
Размер шарикового коллектора
Д*В (мм) |
| YL-CS100 | DN100/ 4 дюйма | 850*600*1200 | 100*400 |
| YL-CS125 | DN125/ 5 дюйма | 850*600*1200 | 125*500 |
| YL-CS150 | DN150/ 6 дюйма | 850*600*1200 | 150*600 |
| YL-CS200 | DN200/ 8 дюйма | 850*600*1200 | 200*800 |
| YL-CS250 | DN250/ 10 дюйма | 850*600*1200 | 250*900 |
| YL-CS300 | DN300/ 12 дюйма | 850*600*1200 | 300*1200 |
| YL-CS350 | DN350/ 14 дюйма | 850*600*1200 | 350*1400 |
| YL-CS400 | DN400/ 16 дюйма | 850*600*1200 | 400*1800 |
