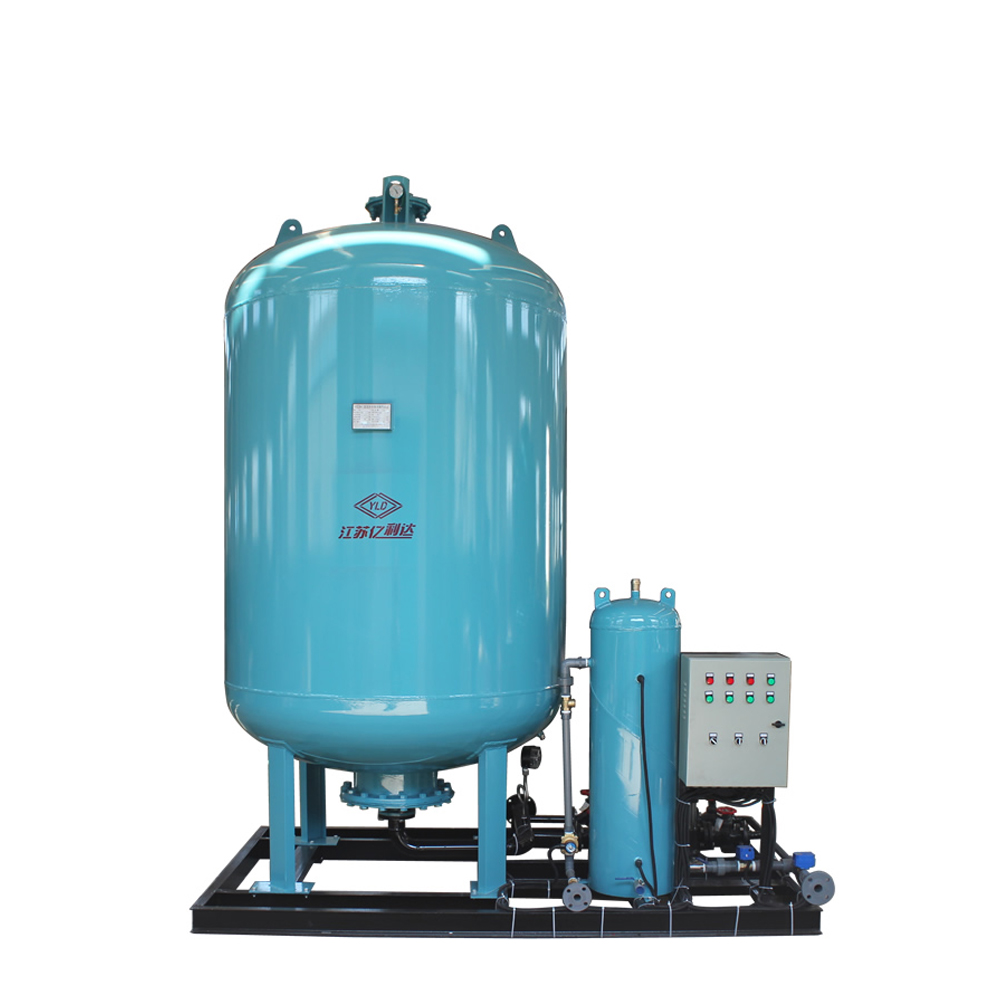

Установка поддержания давления, подпитки и вакуумной дегазации
Вакуумная дегазационная установка с поддержанием постоянного давления и системой долива — это многофункциональное оборудование для обработки воды, специально разработанное для замкнутых систем водяного кругооборота (теплоснабжение, кондиционирование, промышленное охлаждение и т. д.).
Описание
маркер
★ Технические характеристики и модели приведены для справки. Конкретные параметры продукта определяются индивидуальной разработкой на основе фактических условий заказчика.
Вакуумная дегазационная установка с поддержанием постоянного давления и системой долива
Вакуумная дегазационная установка с поддержанием постоянного давления и системой долива — это многофункциональное оборудование для обработки воды, специально разработанное для замкнутых систем водяного кругооборота (теплоснабжение, кондиционирование, промышленное охлаждение и т. д.). Установка обеспечивает высокую степень интеграции трех основных функций: точное поддержание постоянного давления в системе с помощью расширительного бака и системы управления давлением, что предотвращает испарение и избыточное давление, вызванные колебаниями давления; своевременное пополнение системы умягченной или соленой водой при нехватке воды с помощью автоматического устройства долива, что позволяет поддерживать водный баланс; с помощью технологии вакуумной дегазации циркулирующая вода поступает в дегазационный резервуар под отрицательным давлением, что позволяет удалить растворенный кислород (DO), углекислый газ (CO2) и другие растворенные газы, тем самым полностью устраняя риск повреждения трубопроводов и оборудования в результате кислородной коррозии, кавитации и газовых пробок. Благодаря своей конструкции и высокой степени автоматизации установка широко применяется в системах централизованного теплоснабжения, централизованного кондиционирования, промышленного циркуляционного охлаждения и региональных энергетических системах, являясь ключевым вспомогательным оборудованием, обеспечивающим безопасную работу замкнутых систем водоснабжения.
Основные преимущества/Ключевые преимущества
| Преимущества | Примечание | Преимущества | Описание |
| Высокоэффективная вакуумная дегазация | Степень удаления растворенного кислорода >95%, содержание растворенного кислорода в сточных водах <0,1 мг/л | Высокоэффективная дегазация | Степень удаления растворенного кислорода >95%, содержание растворенного кислорода в сточных водах <0,1 мг/л |
| Система точного поддержания давления | Точность регулирования давления ±0,01 МПа, защита от испарения и переизбытка давления | Точное регулирование давления | Точность составляет ±0,01 МПа, что позволяет предотвратить испарение и избыточное давление. |
| Автоматическое увлажнение | Мониторинг уровня воды в системе в режиме реального времени и автоматическая дозаправка умягченной/обезсоленной водой | Автоматическое увлажнение | Мониторинг уровня жидкости в режиме реального времени, автоматическая доливка умягченной/деионизированной воды |
| Защита от коррозии и кавитации | Устранение кислородной коррозии и кавитации на корне, что позволяет значительно продлить срок службы трубопроводов | Защита от коррозии и кавитации | Устранение кислородной коррозии и кавитации на корневом уровне
|
| Интеграция «три в одном» | Комплексная конструкция с функциями поддержания давления, долива воды и дегазации, изготовление на заказ | Интеграция «три в одном» | Регулирование давления + подача газа + сброс газа, объединенные в одном компактном устройстве |
| Управление заданиями
|
Интеллектуальное управление с помощью ПЛК, сигнализация неисправностей, не требует ручного контроля
|
Полностью автоматический
|
Интеллектуальное управление с помощью ПЛК, с функцией сигнализации неисправностей, возможность работы в автоматическом режиме |
Технические параметры/Технические характеристики
| Параметры
|
значение
|
Область применения
|
ценность
|
| Растворенный кислород после дегазации
|
<0,1 мг/л
|
Остаточный растворенный кислород
|
<0,1 мг/л
|
| Коэффициент удаления растворенного кислорода
|
＞95% | Коэффициент удаления растворенного кислорода
|
＞95% |
| Рабочее давление системы
|
0,1–1,6 МПа
|
Рабочее давление системы
|
0,1–1,6 МПа
|
| Точность регулирования давления
|
±0,01 МПа
|
Точность регулирования давления
|
±0,01 МПа
|
| степень вакуума
|
от -0,06 до -0,09 МПа
|
степень вакуума
|
от -0,06 до -0,09 МПа
|
| Расход воды
|
Нажмите, чтобы настроить объем системы в диапазоне 1–5 %
|
Расход снабжения
|
1–5 % от объема системы.
|
| Допустимая температура среды
|
4～95℃ | средняя температура
|
4–95°C |
| Производительность по объему воды
|
0,5–500 кубических метров в час
|
Производительность
|
0,5–500 кубических метров в час
|
| Способ управления
|
Управление с помощью виртуального ПЛК и сенсорного экрана
|
Режим управления
|
Полная автоматизация на базе ПЛК + сенсорный экран HMI
|
| Источник питания
|
380 В / 50 Гц / шасси
|
Источник питания
|
380 В / 50 Гц / трехфазное |
Подробное описание трех основных функций / Три основные функции
Функция поддержания давления / Поддержание давления
Благодаря взаимодействию пневматического расширительного бака или частотно-регулируемого подкачивающего насоса с датчиком давления осуществляется постоянный мониторинг давления в системе, автоматическая регулировка для поддержания заданного значения давления, а также предотвращение локальной виртуализации из-за потери воды и падения давления или сброса избыточного давления вследствие теплового расширения.
Мембранный расширительный бак или частотно-регулируемый подкачивающий насос работают совместно с датчиком давления, чтобы поддерживать давление в системе в заданном диапазоне, предотвращая локальную виртуализацию из-за падения давления или сброс давления через клапан сброса из-за теплового расширения.
Функция наполнения водой / Автоматическое наполнение водой
Система в режиме реального времени контролирует уровень и давление циркулирующей воды. При обнаружении потери воды автоматически запускается подпиточный насос, который пополняет систему водой, прошедшей процесс умягчения или деионизации, поддерживая водный баланс и предотвращая кавитацию или остановку циркуляционного насоса из-за нехватки воды.
Устройство постоянно контролирует уровень и давление воды в системе. При обнаружении недостатка воды насос подпитки автоматически подает предварительно обработанную умягченную или деионизированную воду для восстановления баланса системы и предотвращения кавитации или остановки насоса.
Функция вакуумной дегазации / Вакуумная дегазация
Вакуумный насос создает в дегазационном резервуаре условия отрицательного давления. После поступления циркулирующей воды в резервуар резкое падение давления приводит к выделению растворенных газов (O₂, CO₂, N₂ и др.) из воды, которые отсасываются вакуумным насосом и удаляются. Дегазированная вода возвращается в циркуляционную систему, что позволяет в течение длительного времени поддерживать содержание растворенного кислорода в системе на безопасном уровне <0,1 мг/л.
Вакуумный насос создает в дегазационном резервуаре условия отрицательного давления. После поступления циркулирующей воды в резервуар резкое падение давления приводит к выделению растворенных газов (O₂, CO₂, N₂) и их удалению. Дегазированная вода возвращается в систему, что позволяет в течение длительного времени поддерживать концентрацию растворенного кислорода на уровне <0,1 мг/л.
Сферы применения/Применение
Системы централизованного теплоснабжения — системы поддержания постоянного давления и дегазации в циркуляционных контурах городских теплосетей, районных теплопунктов и теплоснабжающих компаний. Системы районного теплоснабжения — регулирование давления и дегазация в городских теплосетях и районных теплопунктах.
Системы централизованного кондиционирования воздуха — системы циркуляции холодной и горячей воды в крупных торговых комплексах, гостиницах и больницах.
Промышленное охлаждение — замкнутые системы охлаждения в химической, металлургической, энергетической и обрабатывающей промышленности
Региональные энергетические станции — управление циркуляцией воды в системах комбинированного производства тепла, холода и электроэнергии (CCHP) и комплексных энергетических системах. Распределенные энергетические станции — управление циркуляцией воды в системах комбинированного производства тепла и холода (CCHP).
Медицинские учреждения и центры обработки данных — системы охлаждающей воды для помещений с точным контролем температуры, обеспечивающие стабильную работу оборудования. Медицинские учреждения и центры обработки данных — контуры точного охлаждения, обеспечивающие стабильную работу оборудования.
Сравнение с традиционными решениями / vs. традиционные решения
| Сравнительные показатели
|
Традиционная система открытого долива
|
Проект общежития
|
Сравнение
|
Традиционные открытые системы
|
Данный раздел
|
| Контроль растворенного кислорода
|
невозможно эффективно контролировать
|
Растворенный кислород < 0,1 мг/л
|
Управление DO
|
неконтролируемый
|
Растворенный кислород < 0,1 мг/л
|
| Система поддержания постоянного давления
|
Расширительный бак верхнего расположения
|
Точное автоматическое поддержание давления
|
повышение давления
|
Надземный расширительный бак
|
Точное автоматическое управление
|
| готовая продукция
|
Требуется место для резервуара с водой, расположенного на высоте
|
Компактная конструкция
|
Следы | Требуется свободное пространство | Компактный моноблочный агрегат |
| Риск коррозии | Высокий | очень низкий | Риск коррозии | высокий
|
очень низкий
|
| Степень автоматизации
|
Низкий
|
Выполнение ПЛК
|
Автоматизация
|
низкий
|
Полная автоматизация на базе ПЛК
|
| Расходы на техническое обслуживание
|
Высокий
|
Низкий
|
Расходы на техническое обслуживание
|
высокий
|
низкий |
Процесс обслуживания / Наш процесс
① Оценка потребностей: определение объёма системы, рабочего давления, мощности системы отопления/охлаждения и условий монтажа на объекте. ② Разработка проекта: определение индивидуальных характеристик установки, производительности по удалению газа, способа поддержания давления и конфигурации системы подпитки. ③ Ввод в эксплуатацию: профессиональная наладка и сдача системы после подтверждения соответствия показателей давления и содержания кислорода. ④ Послепродажное обслуживание: регулярные обходы, техническое обслуживание вакуумных насосов, проверка расширительных баков и дистанционная диагностика неисправностей.
① Оценка — оценка объема системы, рабочего давления, мощности системы отопления/охлаждения и условий на месте установки. ② Проектирование — определение размеров установки, мощности дегазации, способа поддержания давления и конфигурации системы подпитки. ③ Ввод в эксплуатацию — профессиональная установка, наладка и проверка давления и показателей растворенного кислорода. ④ Послепродажное обслуживание — регулярные проверки, техническое обслуживание вакуумных насосов, тестирование расширительных баков и удаленная диагностика.
