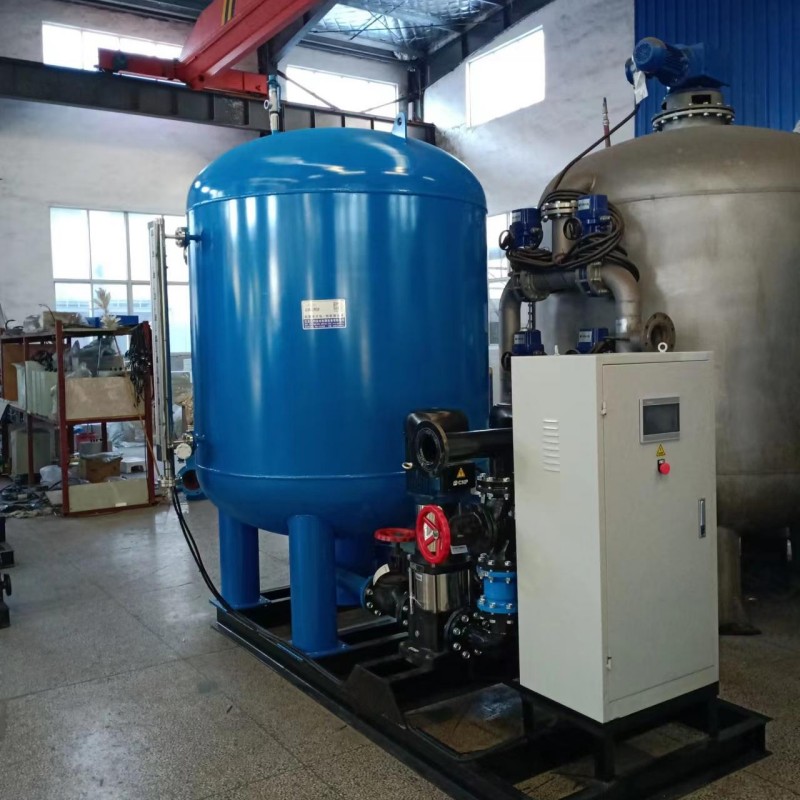

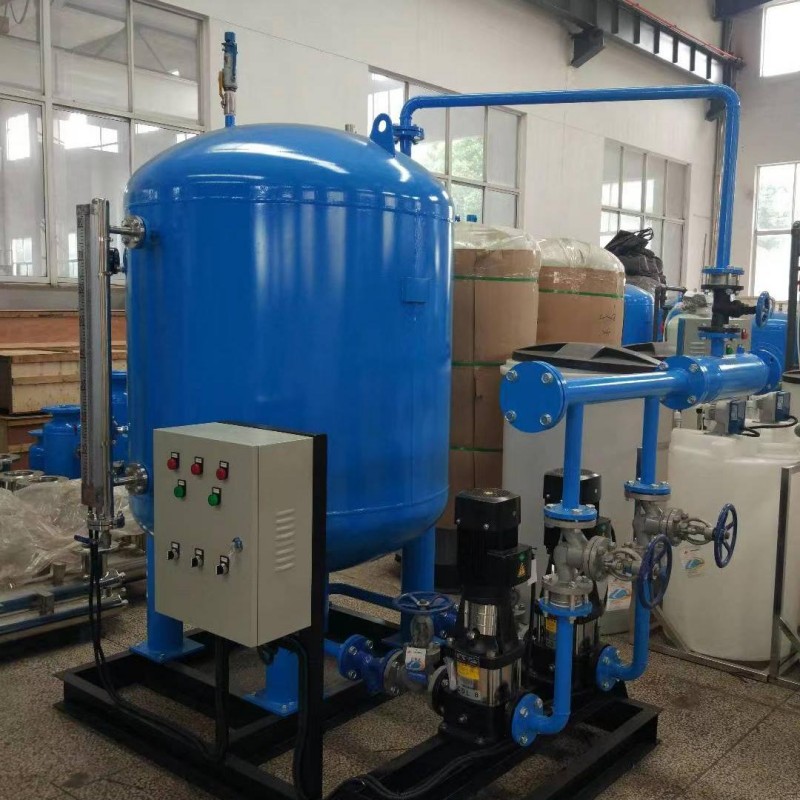

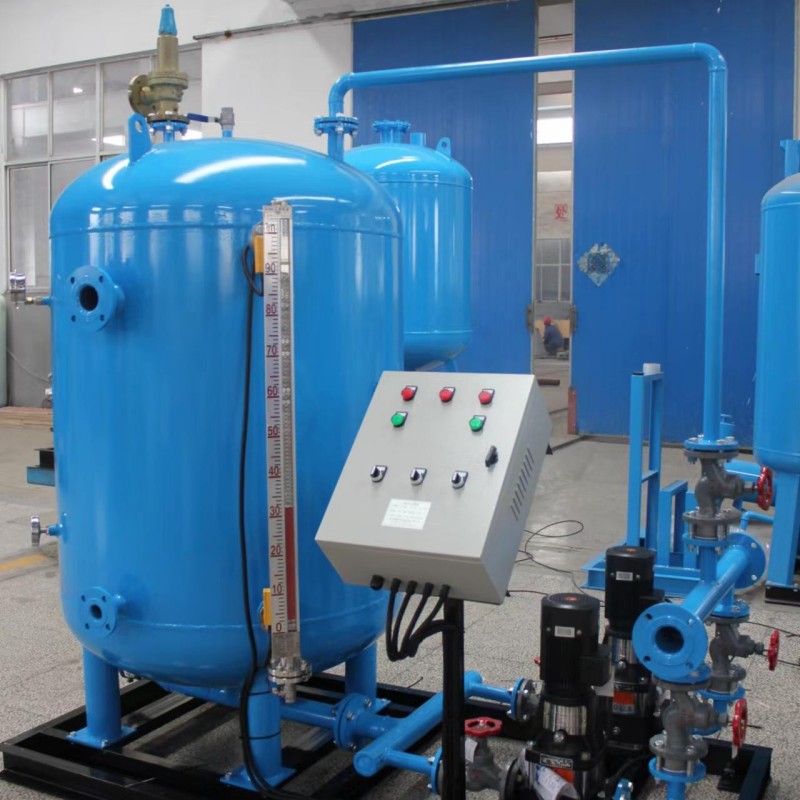

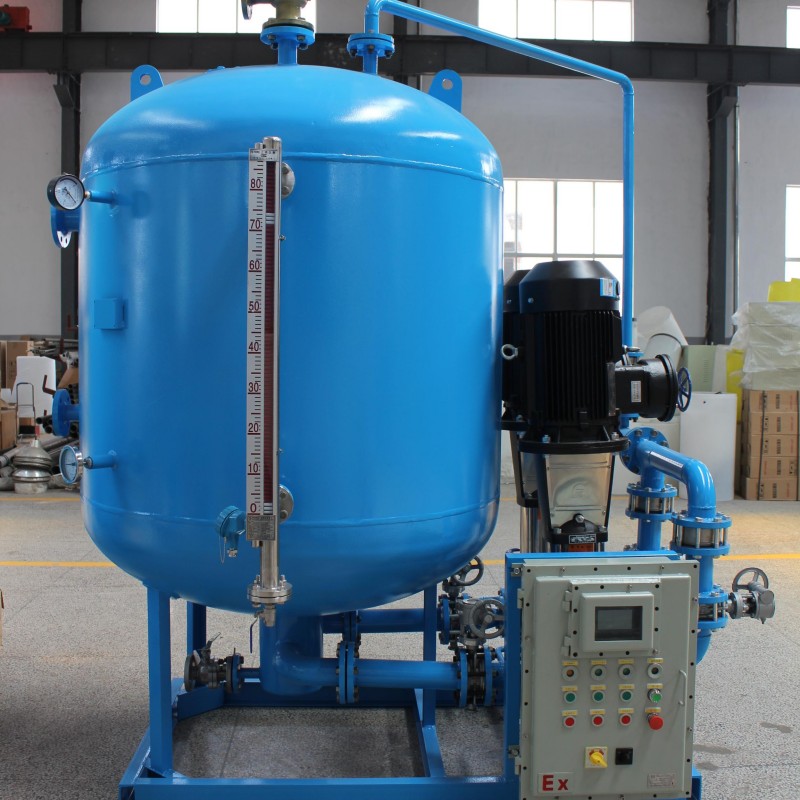

Установка для рекуперации конденсата
Экологичность и энергоэффективность: данная установка обеспечивает герметичную рекуперацию горячей воды и флэш-пара, что позволяет сэкономить 20–25 % топлива, сократить выбросы вредных веществ (CO₂, SO₂, сажи и т. д.), а также снизить тепловое и шумовое загрязнение.
Описание
маркер
★ Технические характеристики и модели приведены для справки. Конкретные параметры продукта определяются индивидуальной разработкой на основе фактических условий заказчика.
Таблица выбора закрытых (вертикальных) установок для сбора конденсата (мм)
| Категория | Технические характеристики | Габаритные размеры (мм) | Размеры присоединения, высота (мм) | Примечание | |||||||||
|
Параметры Модель
|
Производительность по объему воды
|
Максимальная температура
|
Корпус под давлением
|
Диаметр резервуара
|
Общая высота оборудования
|
Подача воды, регулирование давления | выпускное отверстие | сброс сточных вод | Базовые размеры (мм)
|
Рабочая нагрузка
|
|||
| диаметр трубы
|
отметка
|
диаметр трубы
|
отметка
|
диаметр трубы
|
|||||||||
| т/ч | ℃ | МПа | Ср | H | D1 | H1 | D2 | H2 | D3 | A | B | кг | |
| YLD-2A | 2 | 180 | 0.6 | 912 | 1550 | 65 | 1250 | 32 | 320 | 50 | 640 | 1500 | 1800 |
| YLD-4A | 4 | 180 | 0.6 | 1012 | 1720 | 80 | 1390 | 40 | 350 | 65 | 710 | 1600 | 2600 |
| YLD-6A | 6 | 180 | 0.6 | 1216 | 2000 | 80 | 1680 | 50 | 350 | 80 | 850 | 1700 | 3000 |
| YLD-10A | 10 | 180 | 0.6 | 1416 | 2320 | 100 | 1910 | 50 | 350 | 80 | 1000 | 1900 | 3800 |
| YLD-15A | 15 | 180 | 0.6 | 1516 | 2420 | 125 | 2010 | 65 | 350 | 100 | 1140 | 2000 | 4800 |
| YLD-20A | 20 | 180 | 0.6 | 1616 | 2520 | 125 | 2110 | 65 | 350 | 100 | 1200 | 2100 | 6100 |
| YLD-35A | 35 | 180 | 0.6 | 1816 | 2750 | 150 | 2310 | 80 | 350 | 125 | 1280 | 2200 | 8000 |
| YLD-50A | 50 | 180 | 0.6 | 2020 | 2900 | 200 | 2510 | 80 | 350 | 150 | 1420 | 2500 | 9800 |
| YLD-75A | 75 | 180 | 0.6 | 2224 | 3100 | 200 | 2710 | 100 | 380 | 150 | 1540 | 3000 | 11000 |
| YLD-100A | 100 | 180 | 0.6 | 2424 | 3500 | 225 | 2910 | 100 | 380 | 175 | 1680 | 3600 | 13000 |
| YLD-150A | 150 | 180 | 0.6 | 2624 | 3700 | 250 | 3110 | 125 | 380 | 200 | 1780 | 4000 | 16000 |
| YLD-200A | 200 | 180 | 0.6 | 2826 | 4100 | 300 | 3310 | 150 | 420 | 200 | 1880 | 4500 | 18000 |
| YLD-300A | 300 | 180 | 0.6 | 3026 | 4670 | 350 | 3610 | 200 | 420 | 250 | 2000 | 4900 | 21000 |
Технические характеристики
Экологичность и энергоэффективность: данная установка обеспечивает герметичную рекуперацию горячей воды и флэш-пара, что позволяет сэкономить 20–25 % топлива, сократить выбросы вредных веществ (CO₂, SO₂, сажи и т. д.), а также снизить тепловое и шумовое загрязнение.
Техническая система: Специально разработанный дегазатор и оптимизированная конструкция трубопроводов являются залогом отсутствия кавитации в насосе горячей воды. Разделение пара и воды, быстрый слив конденсата, отсасывание отработанного пара и автоматическая регулировка уровня жидкости являются основными гарантиями бесперебойной рекуперации горячей воды. Централизованная эжекционная конденсатоотводка, объединенная сеть трубопроводов высокого и низкого давления, а также технология автоматического поддержания давления являются необходимыми условиями для стабильной работы трубопроводов возврата горячей воды и всего устройства.
Высокоэффективное автоматическое управление: данная установка представляет собой механоэлектронную систему, обеспечивающую автоматический запуск и остановку насосов горячей воды, автоматическую сигнализацию о неисправностях системы, автоматическое переключение между двумя насосами, интегрированное управление жидкостью и работу в автоматическом режиме без участия персонала.
Более длительный срок службы: герметичная система рекуперации исключает кислородную коррозию, что продлевает срок службы котельного оборудования, насосов и трубопроводов; внутренние детали резервуара изготовлены из нержавеющей стали и отличаются надежностью.
Удобство монтажа: данная установка имеет небольшие габариты, оснащена модульным стальным основанием, поставляется в сборе в виде интегрированной механоэлектрической системы, проста в монтаже и обслуживании, имеет низкий уровень отказов.
Небольшие затраты, большая выгода: система требует небольших первоначальных инвестиций, обеспечивает значительную экономию энергии и экологические преимущества, отличается стабильной работой и надежностью.
Область применения
Устройство для рекуперации высокотемпературной воды в закрытом цикле — это разработанная нашей компанией новая генерация устройств для рекуперации конденсата высокотемпературной воды. Оно широко применяется в системах рекуперации конденсата паровых котлов в таких отраслях промышленности, как химическая, нефтяная, энергетическая, легкая, пищевая, текстильная, резиновая, металлургическая, строительных материалов, машиностроения, а также в ресторанах, больницах, торговых центрах, управляющих компаниях и других организациях. Также может использоваться в системах парового отопления и системах охлаждения на основе бромистого лития в центральных системах кондиционирования воздуха.
