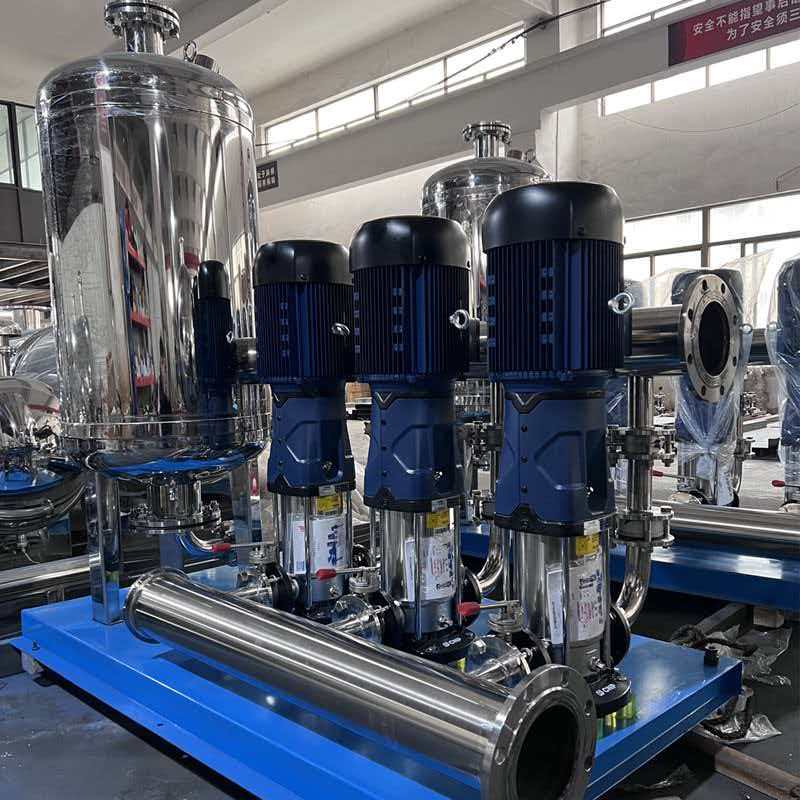

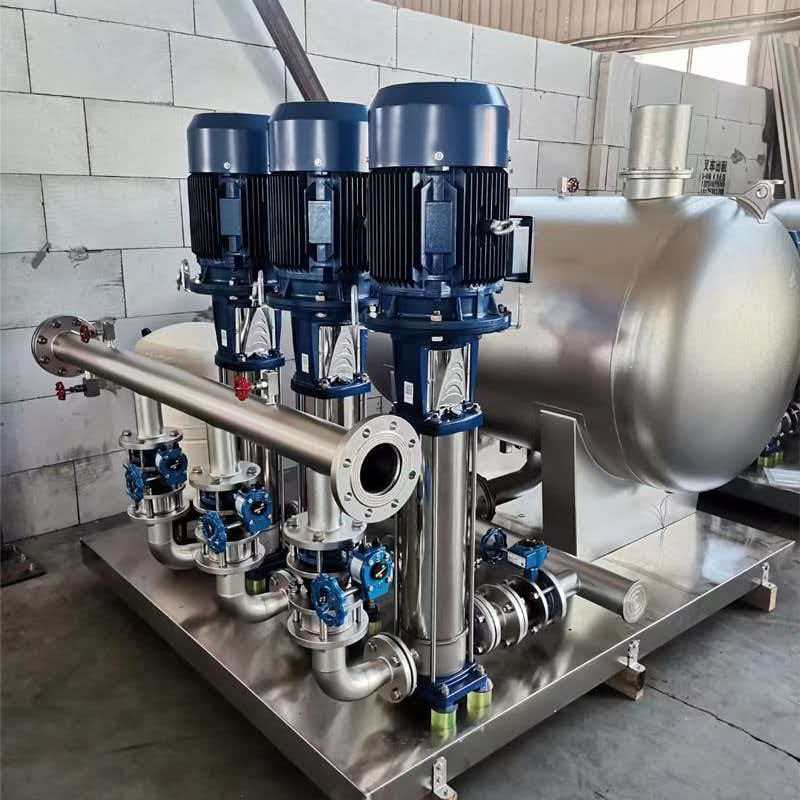

Насосная установка постоянного давления с частотным регулированием
Установка водоснабжения с постоянным давлением и частотно-регулируемым приводом представляет собой интеллектуальное оборудование для водоснабжения, в котором в качестве основного элемента управления выступает частотно-регулируемый привод. Система в режиме реального времени считывает сигнал давления в трубопроводной сети с помощью датчика давления, а система управления на базе ПЛК динамически регулирует выходную частоту привода, обеспечивая работу двигателя водяного насоса на оптимальной скорости, что позволяет точно поддерживать давление в водопроводной сети на заданном уровне.
Описание
маркер
★ Технические характеристики и модели приведены для справки. Конкретные параметры продукта определяются индивидуальной разработкой на основе фактических условий заказчика.
Установка водоснабжения с постоянным давлением и частотно-регулируемым приводом представляет собой интеллектуальное оборудование для водоснабжения, в котором в качестве основного элемента управления выступает частотно-регулируемый привод. Система в режиме реального времени считывает сигнал давления в трубопроводной сети с помощью датчика давления, а система управления на базе ПЛК динамически регулирует выходную частоту привода, обеспечивая работу двигателя водяного насоса на оптимальной скорости, что позволяет точно поддерживать давление в водопроводной сети на заданном уровне. По сравнению с традиционными системами водоснабжения с насосами постоянной скорости, частотно-регулируемые установки водоснабжения могут автоматически увеличивать или уменьшать скорость вращения насосов и количество работающих насосов в зависимости от изменений потребления воды в режиме реального времени, что позволяет эффективно предотвратить колебания давления в трубопроводной сети, устранить гидравлические удары и значительно снизить энергопотребление при эксплуатации. Стандартная комплектация установки включает насосную установку с частотно-регулируемым приводом, стабилизационный бак, датчик давления, шкаф управления с частотно-регулируемым приводом и интерфейс дистанционного мониторинга, что позволяет обеспечить полностью автоматическую работу без участия персонала. Широко применяется в различных сценариях повышения давления в системах водоснабжения, таких как жилые районы, коммерческие комплексы, промышленные предприятия, больницы, гостиницы и муниципальное водоснабжение.
Основные преимущества
| Преимущества | Примечание | Преимущество | Описание |
| Постоянное давление | Точность регулирования давления ±0,01 МПа, стабильное водоснабжение в любое время суток | Постоянное давление | Точность ±0,01 МПа, стабильная подача 24 часа в сутки, 7 дней в неделю |
| значительная экономия энергии | Регулировка скорости с помощью частотного преобразователя позволяет сэкономить 30–50 % электроэнергии, что значительно снижает энергопотребление по сравнению с насосами с постоянной скоростью | Энергосбережение | Снижение энергопотребления на 30–50 % по сравнению с насосами с фиксированной скоростью |
| Бесшумная работа | Плавный запуск и остановка, устранение гидравлического удара, низкий уровень шума при работе | Низкий уровень шума | Плавный запуск/остановка исключает гидравлический удар и снижает уровень шума |
| Интеллектуальное управление | Полностью автоматический режим работы ПЛК, поочередная работа нескольких насосов, автоматический переход в режим ожидания и вывод из него | Интеллектуальное управление | Автоматический режим работы ПЛК, вращение насоса и автоматический переход в режим сна/пробуждения |
| один в эксплуатации, один в резерве | Автоматическое переключение между основным и резервным насосами, автоматическое включение резервного насоса в случае неисправности, бесперебойная подача воды | Рабочий режим/Режим ожидания | Автоматическое переключение обеспечивает бесперебойное питание |
| Удаленный мониторинг | Поддержка удаленного мониторинга через 4G/Ethernet, просмотр в режиме реального времени через мобильное приложение | Удаленный мониторинг | Удаленный мониторинг через мобильное приложение по сети 4G/Ethernet |
Технические характеристики
| Параметры
|
значение
|
Параметр
|
Значение
|
| Диапазон давления в системе водоснабжения
|
0,1–1,6 МПа
|
Диапазон давления подачи
|
0,1–1,6 МПа
|
| Точность регулирования давления
|
±0,01 МПа
|
Pressure Control Accuracy | ±0,01 МПа
|
| Расход одной установки
|
1–500 м³/ч
|
Расход на единицу
|
1–500 м³/ч
|
| Количество насосов
|
2–6 единиц (один инвертор, несколько частот)
|
Количество насосов
|
2–6 единиц (1 частотно-регулируемый привод + несколько стационарных)
|
| Диапазон регулирования частоты
|
25–50 Гц
|
Диапазон частот частотно-регулируемого привода
|
25–50 Гц
|
| Энергосберегающий эффект
|
Экономия электроэнергии на 30–50 % по сравнению с насосами с постоянной скоростью
|
Энергосбережение
|
30–50 % по сравнению с насосами с фиксированной скоростью
|
| Объем стабилизирующего резервуара
|
В зависимости от конфигурации системы (стандартная комплектация — от 150 л)
|
Объем сосуда под давлением
|
В соответствии с конфигурацией системы (стандартно от 150 л)
|
| Способ управления
|
ПЛК + частотно-регулируемый привод + сенсорный экран HMI
|
Режим управления
|
ПЛК + ЧРП + сенсорный экран HMI
|
| Коммуникационный интерфейс
|
RS485 / Modbus / Ethernet / 4G
|
Коммуникация
|
Устройство поддерживает интерфейсы RS485, Modbus, Ethernet и 4G. |
| Источник питания
|
380 В / 50 Гц / трехфазное четырехпроводное
|
Источник питания
|
380 В / 50 Гц / 3 фазы, 4-проводная схема
|
| Степень защиты
|
IP54 (шкаф управления)
|
Степень защиты
|
IP54 (панель управления)
|
| Допустимая температура среды
|
0 ~ 60℃ | Средняя температура
|
0–60°C |
Режим работы
Режим постоянного давления с частотно-регулируемым приводом (обычный)
Один насос с частотно-регулируемым приводом поддерживает давление за счет регулирования скорости в режиме реального времени, остальные насосы работают в режиме резерва на стандартной частоте. При высоком потреблении воды система автоматически включает дополнительные насосы, а при низком потреблении — отключает их, обеспечивая оптимальную энергоэффективность.
Режим энергосбережения Поздно ночью или в периоды минимального потребления воды система автоматически переходит в режим энергосбережения, при этом стабилизационный бак поддерживает давление в трубопроводах; при увеличении потребления воды система автоматически выходит из режима энергосбережения и запускается без вмешательства со стороны пользователя.
Режим взаимодействия с системой пожаротушения (опция)
При получении сигнала от системы пожаротушения агрегат немедленно переключается на работу на полной мощности и с максимальной скоростью, чтобы в первую очередь обеспечить необходимый напор и расход воды для тушения пожара.
Ручной аварийный режим
В случае сбоя в работе частотно-регулируемого преобразователя или системы управления можно одним нажатием переключиться на ручной режим работы на сетевой частоте, что обеспечит бесперебойную подачу воды.
Сферы применения
Жилые комплексы — вторичное повышение давления воды в высотных и многоэтажных жилых зданиях для решения проблемы недостаточного давления воды на верхних этажах
Коммерческие комплексы — повышение давления воды для бытовых нужд и пожаротушения в торговых центрах, офисных зданиях и отелях
Промышленные предприятия — повышение давления воды для производственных нужд, системы охлаждения и пожаротушения
Больницы и школы — круглосуточное бесперебойное водоснабжение с постоянным давлением, обеспечивающее безопасность и комфорт пользователей
Муниципальное вторичное водоснабжение — модернизация старых городских трубопроводов и повышение давления на конечных точках муниципального водоснабжения
Региональные водозаборные станции — повышение давления и управление распределением воды в промышленных парках и зонах экономического развития
Сравнение с традиционными способами водоснабжения
| Сравнительные показатели
|
Водонапорный бак
|
Водоснабжение с использованием гидравлического аккумулятора
|
Агрегат с постоянным давлением и частотно-регулируемым приводом
|
Сравнение
|
Надземный резервуар
|
Напорный бак
|
Блок частотно-регулируемого привода
|
| Стабильность при давлении
|
Плохо, зависит от уровня жидкости
|
В целом
|
Превосходно, точное постоянное давление
|
Стабильность давления
|
Плохо
|
Умеренный
|
Отлично
|
| Энергоэффективность | плохо
|
В целом
|
Экономия электроэнергии на 30–50 %
|
Энергосбережение
|
Плохо
|
Умеренный
|
Экономия 30–50 %
|
| Гарантия качества воды
|
легко загрязняется
|
лучше
|
Хорошо, система уплотнения
|
Качество воды
|
Риск загрязнения
|
Хорошо
|
Хорошее состояние, в оригинальной упаковке
|
| Площадь застройки
|
Большой
|
Среди
|
маленький
|
Экологический след
|
Большой
|
Средний
|
Маленький
|
| Степень автоматизации
|
Низкий
|
Низкий
|
Высокая, полностью автоматическая
|
Автоматизация
|
Низкий
|
Низкий
|
Высокая, полностью автоматический
|
| Сложность установки
|
Высокий, требуется высокое положение
|
в середине
|
Низкая, гибкая установка
|
Установка
|
Комплекс
|
Умеренный
|
Просто, гибко
|
| Расходы на техническое обслуживание
|
Высокий
|
Китай
|
Низкий
|
Техническое обслуживание
|
Высокий
|
Средний
|
Низкий |
Процесс обслуживания
① Оценка потребностей: анализ объемов водоснабжения, пиковых расходов, требований к давлению в трубопроводной сети и условий монтажа
② Проектирование: подбор насосов, конфигурация частотно-регулируемых приводов, определение технических характеристик стабилизационных баков и разработка схемы управления
③ Сдача объекта: профессиональный монтаж и наладка; официальная сдача объекта после подтверждения соответствия требованиям по стабильности давления и энергоэффективности
④ Послепродажное обслуживание: регулярные проверки насосов и частотно-регулируемых приводов, техническое обслуживание стабилизационных баков, удаленная диагностика неисправностей и поставка запасных частей
