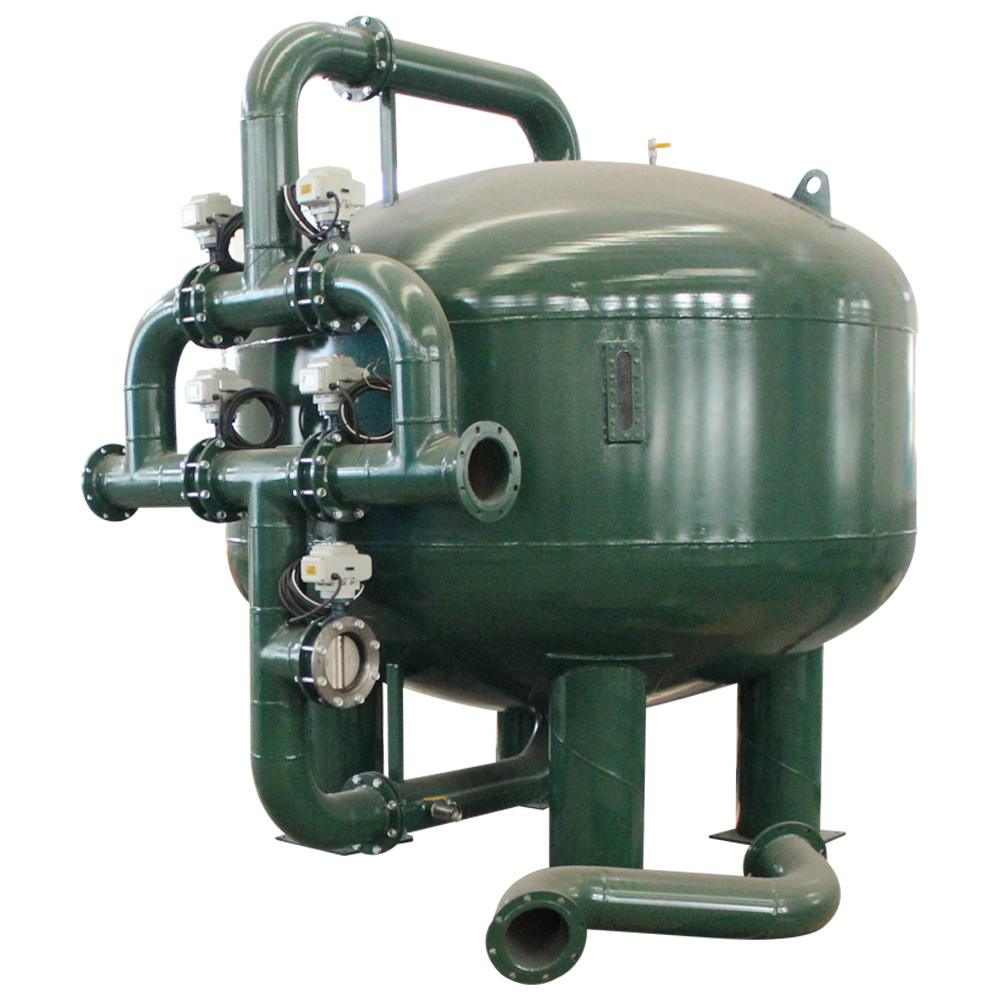

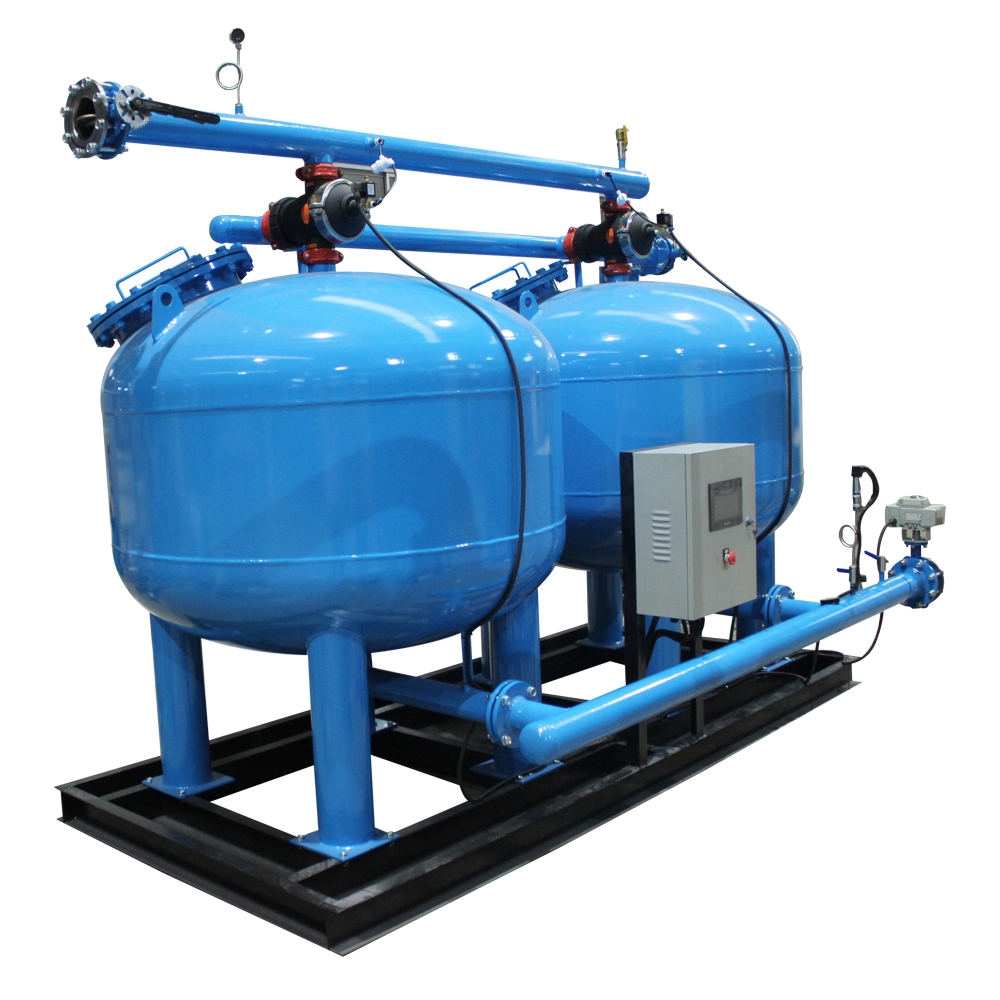

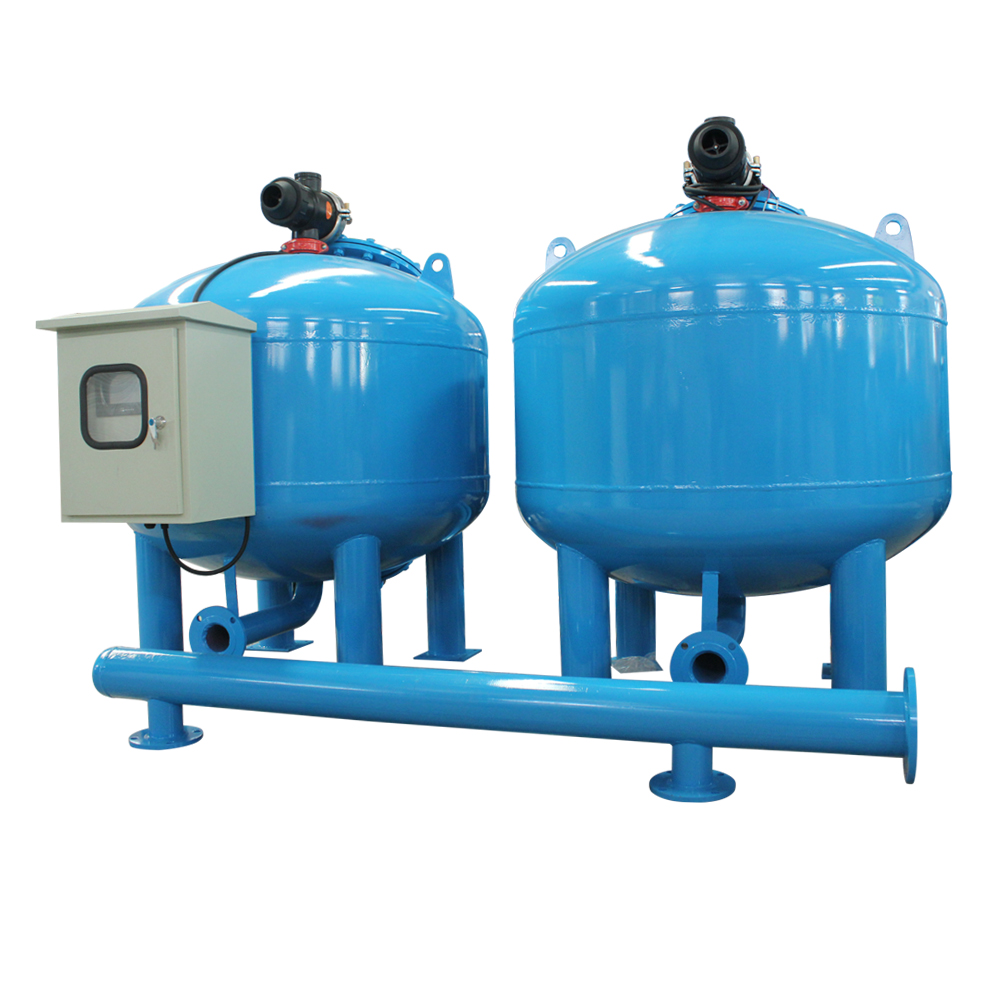

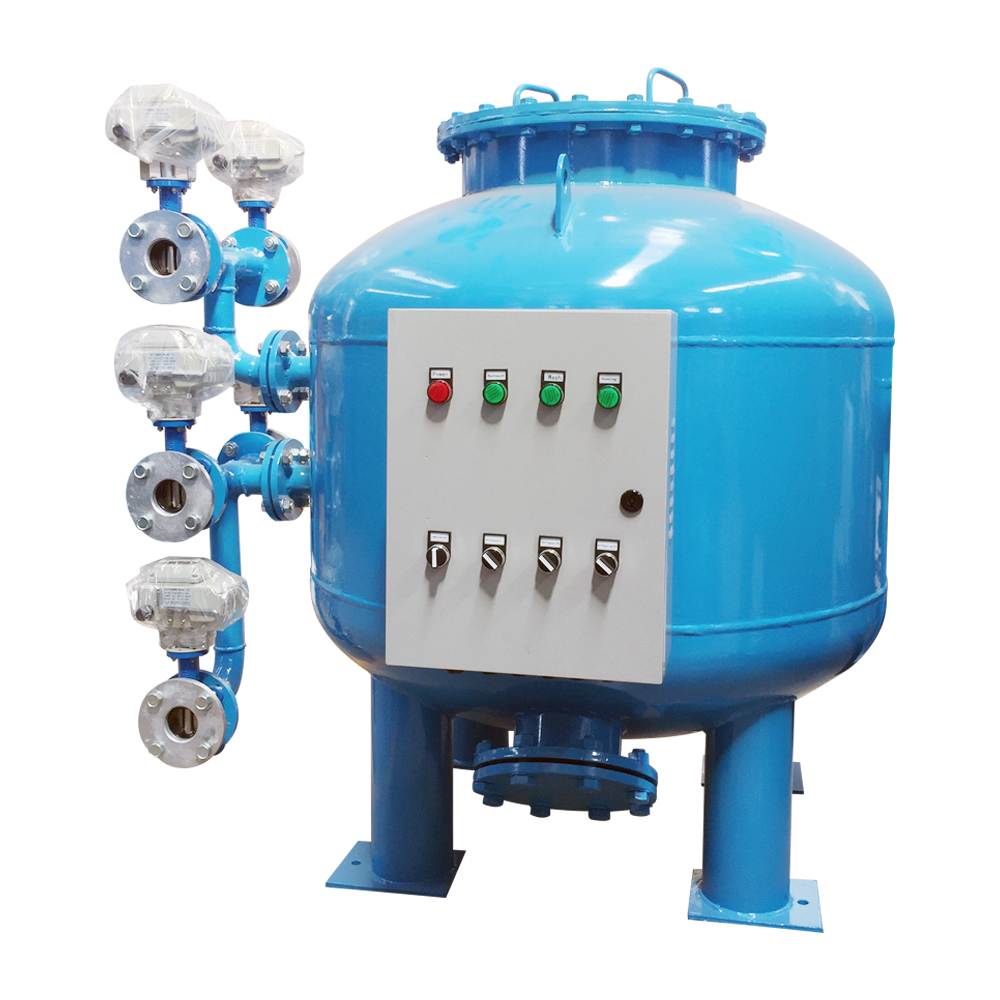

Устройство боковой фильтрации циркуляционной воды
Быстродействующий песчаный фильтр, также известный как устройство для фильтрации циркулирующей воды или боковой фильтр, устанавливается не на главном циркуляционном трубопроводе, где он фильтрует всю циркулирующую воду заново, а на отдельном участке циркуляционной линии. Фильтр удаляет примеси посредством серии повторных перехватов, а в заключение — посредством обратной промывки, удаляя загрязнения из системы.
Описание
маркер
★ Технические характеристики и модели приведены для справки. Конкретные параметры продукта определяются индивидуальной разработкой на основе фактических условий заказчика.
Введение и принцип действия
Быстродействующий песчаный фильтр, также известный как устройство для фильтрации циркулирующей воды или боковой фильтр, устанавливается не на главном циркуляционном трубопроводе, где он фильтрует всю циркулирующую воду заново, а на отдельном участке циркуляционной линии. Фильтр удаляет примеси посредством серии повторных перехватов, а в заключение — посредством обратной промывки, удаляя загрязнения из системы. Установка быстродействующего фильтра с неглубоким песчаным слоем в системе циркулирующей воды позволяет предотвратить засорение системы в конечной точке и, в сочетании с дозированием, эффективно удалять примеси из системы и снижать мутность воды в системе циркуляции. Это позволяет уменьшить количество слизи, предотвратить ее отложение в теплообменнике и повысить эффективность действия химических препаратов.
Быстродействующий песочный фильтр с модульной конструкцией, в зависимости от расхода, охватывает различные площади, обеспечивает гибкий выбор и применим ко всем типам промышленных и коммерческих систем циркуляции охлажденной воды, а также к очистке воды, используемой в системах центрального кондиционирования воздуха и горячего водоснабжения.
Технические характеристики
| Модель | Производительность
(т/ч) |
Диаметр
(мм) |
Высота
(мм) |
Диаметр входа и выхода
(мм) |
Площадь фильтрации
(м²) |
| YLD-SF-800 | 15-25 | 800 | 960 | 50 | 0.50 |
| YLD-SF-1000 | 23-39 | 1000 | 1200 | 50 | 0.79 |
| YLD-SF-1200 | 33-55 | 1200 | 1400 | 80 | 1.13 |
| YLD-SF-1400 | 45-75 | 1400 | 1600 | 100 | 1.54 |
| YLD-SF-1600 | 60-100 | 1600 | 1800 | 100 | 2.01 |
| YLD-SF-1800 | 75-125 | 1800 | 1950 | 150 | 2.54 |
| YLD-SF-2000 | 95-155 | 2000 | 2150 | 150 | 3.14 |
| YLD-SF-2200 | 115-190 | 2200 | 2250 | 150 | 3.80 |
| YLD-SF-2400 | 130-210 | 2400 | 2300 | 150 | 4.52 |
| YLD-SF-2600 | 145-225 | 2600 | 2400 | 150 | 5.30 |
| YLD-SF-2800 | 155-240 | 2800 | 2500 | 200 | 6.15 |
| YLD-SF-3000 | 170-255 | 3000 | 2600 | 200 | 7.00 |
Расчетный расход фильтра устанавливается на уровне 5–10 % от общего расхода системы, а скорость фильтрации — в зависимости от качества воды в системе — на уровне 20–35 м³/ч. Для систем циркуляции воды с содержанием взвешенных частиц и их контроля наши технические специалисты разрабатывают различные варианты фильтрующего оборудования с ручным или автоматическим управлением в соответствии с потребностями заказчика.
Установка с мелким песчаным фильтром состоит из нескольких стандартных цилиндрических блоков с быстрым песчаным фильтром, которые имеют уникальный внутренний распределитель и сборник воды, а также уникальный двухходовой автоматический клапан промывки. Это позволяет осуществлять отдельную обратную промывку нескольких стандартных цилиндров с быстрым песчаным фильтром в режиме нормальной работы системы с помощью автоматического программного управления. Оборудование обеспечивает бесперебойный поток, не требует технического обслуживания, имеет низкое потребление воды при обратной промывке, просто в установке и эксплуатации и т. д. В зависимости от требований пользователей выпускаются две серии: вертикальная и горизонтальная. Установка с неглубоким песчаным фильтром подходит для очистки воды в системах циркулирующей воды промышленного и бытового назначения.
Конструктивные особенности
Высокая скорость фильтрации, низкая потеря давления, что полностью решает проблему низкой скорости и малого расхода, характерную для обычных механических фильтров;
Модульная конструкция, компактные размеры, минимальный объем трубопроводов, экономия инвестиций. Простота установки: достаточно подключить к выпускному патрубку канализационную трубу;
Возможность ручного или полностью автоматического управления; автоматический режим может управляться по времени, давлению и другим параметрам;
Источник воды для обратной промывки в системе выбирается по желанию: водонапорная башня или внешний источник, с возможностью автоматического переключения (по особым требованиям). Высокая эффективность обратной промывки, короткое время промывки, расход воды на промывку составляет около 30% от расхода традиционного песчаного фильтра;
Внутренний распределитель воды обеспечивает равномерное и надежное распределение, а высокопрочный коллектор гарантирует длительный срок службы.
